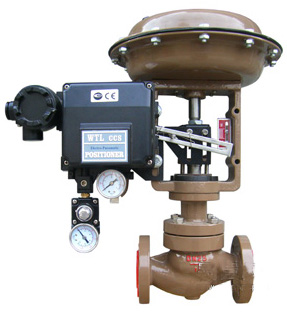

ZJHM系列氣動薄膜套筒調節閥因?yàn)槠浞€(wěn)定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，可選擇多彈簧氣動簿膜機構或電動執行機構等。

閥體部分：

閥體型式： 直通鑄造球型閥
公稱通徑： DN20 、25 、32 、40 、50 、65 、80 、100 、200
公稱壓力： PN 1.6、2.5、4.0、6.4、10.0Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K、40K
連接方式： 法蘭：FF、RF、RTJ、等
螺紋：（適用于 1”以下）
焊接：SW、BW
法蘭距： 符合IEC 534
閥蓋形式： 標準型、加長型（散熱、低溫、波紋管密封）
填　　料： V型聚四氟乙烯、柔性石墨填料等
密封墊： 金屬夾石墨密封墊、聚四氟乙烯墊
執行機構： 氣動：多彈簧執行機構 、單彈簧執行機構
電動：3810L系列 、PSL系列

閥內部件：

閥芯型式： 窗口式套筒
流量特性： 等百分比、線性 、快開
內件材質： 標準材質組合及使用溫度、壓力范圍請參閱附錄

表1．可提供的用戶選擇

閥體 型式 直通 閥蓋 型式 標準、加長型
材質 WCB、WC9、304、316等 材質 WCB、WC9、304、316等
閥芯 特性 直線、等百分比、快開 填料 “V”型PTFE、柔性石墨、波紋管
材質 304、304+STL/PTFE、316、316+STL/PTFE
執行器 氣動:見表8
電動:見表7
定位器 電氣閥門定位器、智能型數字定位器
附件 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

材料及內部結構

表2．本體材質為碳鋼

1 閥體 WCB LCB WC9
2 墊片 316+石墨/PTFE
3 螺栓 35 4MnB 25Cr2Mo1VA
4 套筒 304 304 304
5 螺母 25 35 25Cr2Mo1VA
6 閥芯(桿） 304 304 304
7 墊片 316+石墨/PTFE
8 閥蓋 WCB LCB WC9
9 填料墊 304 304 304
10 填料 PTFE/柔性石墨
11 壓套螺母 304 304 304

表3．本體材質為不銹鋼

1 閥體 CF8 CF8M CF3M
2 墊片 316+石墨/PTFE
3 螺栓 304 316 316L
4 套筒 304 316 316L
5 螺母 304 316 316L
6 閥芯(桿） 304 316 316L
7 墊片 316+石墨/PTFE
8 閥蓋 CF8 CF8M WF3M
9 填料墊 304 316 316L
10 填料 PTFE/柔性石墨
11 壓套螺母 304 316 316L

注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。

可提供的控制閥流量特性



              等百分比特性閥瓣                                 直線特性閥瓣                                        快開特性閥瓣

表4．ZJHM系列氣動薄膜套筒調節閥尺寸及縮腔型內件與行程額定Cv值：

閥門尺寸inch(mm) 閥芯尺寸 額定行程 額定Cv值
閥門開度%行程
等百分比特性 直線特性
10% 30% 50% 70% 100% 10% 30% 50% 70% 100%
3/4
(20)		 8 16 0.09 0.17 0.34 0.95 1.6 0.27 0.68 1.09 1.49 1.8
10 0.14 0.27 0.53 1.48 2.5 0.42 1.06 1.69 2.32 2.8
15 0.22 0.43 0.85 2.37 4 0.67 1.66 2.65 3.65 4.4
20 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
1
(25)		 15 16 0.22 0.43 0.85 2.37 4 0.67 1.66 2.56 3.65 4.4
20 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
25 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
1 1/4
(32)		 20 25 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
25 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
32 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
1 1/2
(40)		 25 25 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
32 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
40 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
2
(50)		 32 25 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
40 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
50 2.18 4.32 8.54 23.71 40 6.67 16.68 26.56 36.46 44
2 1/2 (65) 40 40 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
50 2.18 4.32 8.54 23.71 40 6.67 16.58 26.56 36.46 44
65 3.34 6.81 13.45 37.35 63 10.47 20.01 41.63 57.17 69
3
(80)		 50 40 2.18 4.32 8.54 23.71 40 6.67 16.58 26.56 36.46 44
65 3.34 6.81 13.45 37.35 63 10.47 26.01 41.63 57.17 69
80 5.45 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
4
(100)		 65 40 3.34 6.81 13.45 37.35 63 10.47 26.01 41.63 57.17 69
80 5.45 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
100 8.72 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
5
(125)		 80 60 13.62 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
100 21.80 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
125 13.62 27.06 53.40 148.2 250 41.72 103.7 165.9 227.9 275
6
(150)		 100 60 21.80 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
125 13.62 27.06 53.40 148.2 250 41.72 103.7 165.9 227.9 275
150 21.80 43.23 85.42 237.1 400 66.75 165.85 265.5 364.6 440
8
(200)		 125 60 13.62 27.06 53.40 148.2 250 71.72 103.7 165.9 227.9 275
150 21.80 43.23 85.42 237.1 400 66.75 165.85 265.5 364.6 440
200 34.34 68.08 134.5 373.5 630 104.7 260.1 416.3 571.7 690

圖1.ZJHM系列等百分比特性曲線

圖2.ZJHM系列氣動薄膜套筒調節閥 直線特性曲線

ZJHM系列氣動薄膜套筒調節閥最大允許壓差：

表5.多彈簧薄膜式執行機構 單位：Mpa

氣行機構規格 氣源壓力Kpa

彈簧范圍

Kpa

 閥芯尺寸 Inch(mm)

3/4

20

1

25

1 1/4

32

1 1/2

40

2

50

2 1/2

65

3

80

4

400

5

125

6

150

8

200
ZHB22 140 20～100 1.17 0.75 - - - - - - - - -
240 40～200 2.73 1.75 - - - - - - - - -
300 80～240 5.85 3.75 - - - - - - - - -
ZHB23 140 20～100 1.64 1.05 0.63 0.4 0.26 - - - - - -
240 40～200 3.82 2.45 1.49 0.96 0.61 - - - - - -
300 80～240 8.19 5.24 3.19 2.05 1.31 - - - - - -
ZHB34 140 20～100 - - 1.02 0.66 0.42 0.24 0.16 0.10 - - -
240 40～200 - - 2.38 1.53 0.98 0.58 0.38 0.24 - - -
300 80～240 - - 5.12 3.28 2.10 1.24 0.82 0.52 - - -
ZHB45 140 20～100 - - - - - 0.40 0.26 0.17 0.11 0.07 0.02
240 40～200 - - - - - 0.93 0.61 0.39 0.25 0.17 0.07
300 80～240 - - - - - 1.98 1.32 0.84 0.54 0.37 0.16

※以上推薦使用壓差等只是相對而言，針對各種壓差會有多種配置組合，對于復雜的控制系統請您與我們技術部門聯系，我們有多年的過程控制產品生產的經驗，為您提供更合理的執行機構配置。

表6-配置ZH系列氣動執行機構控制閥外形尺寸 單位: mm



閥門尺寸 L H1 H2 h1 H3 C B A L2 執行機構
inch mm ANSI150 PN16、25 ANSI300 PN40 ANSI600PN64、100
3/4 20 184 7.25 184 7.25 206 8.12 425 53 213 704 288 200 200 289 ZHB-22
1 25 184 7.25 184 7.25 210 8.25 435 58 218 710 288 200 200 289 ZHB-22
1 1/4 32 200 7.87 200 7.87 251 9.88 448 70 231 722 288 200 200 289 ZHB-22
1 1/2 40 222 8.75 222 8.75 251 9.88 448 75 231 722 288 200 200 289 ZHB-23
2 50 254 10 254 10 286 11.25 487 83 255 740 288 200 200 289 ZHB-23
2 1/2 65 276 10.88 276 10.88 311 12.25 628 93 311 884 360 355 355 347 ZHB-34
3 80 298 11.75 317 12.50 337 13.25 645 98 328 902 360 355 355 347 ZHB-34
4 100 352 13.88 368 14.50 394 15.50 656 115 328 913 360 355 355 347 ZHB-34
5 125 420 16.53 400 15.75 500 19.69 806 125 389 1274 470 570 570 476 ZHB-45
6 150 451 17.75 473 18.62 508 20.00 857 143 440 1325 470 570 570 476 ZHB-45
8 200 600 21.38 568 22.38 610 24 926 180 514 1394 470 570 570 476 ZHB-45

※由于產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，請聯系我們技術部門，以得到最新的產品資料。我們也可按照你的現場要求定做特殊的結構尺寸的閥門。閥門的法蘭焊接坡口等尺寸連接按照各種標準的相關要求。

結構圖

溫馨提示：“氣動薄膜套筒調節閥-ZJHM”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222    傳真：021-6364 9384
