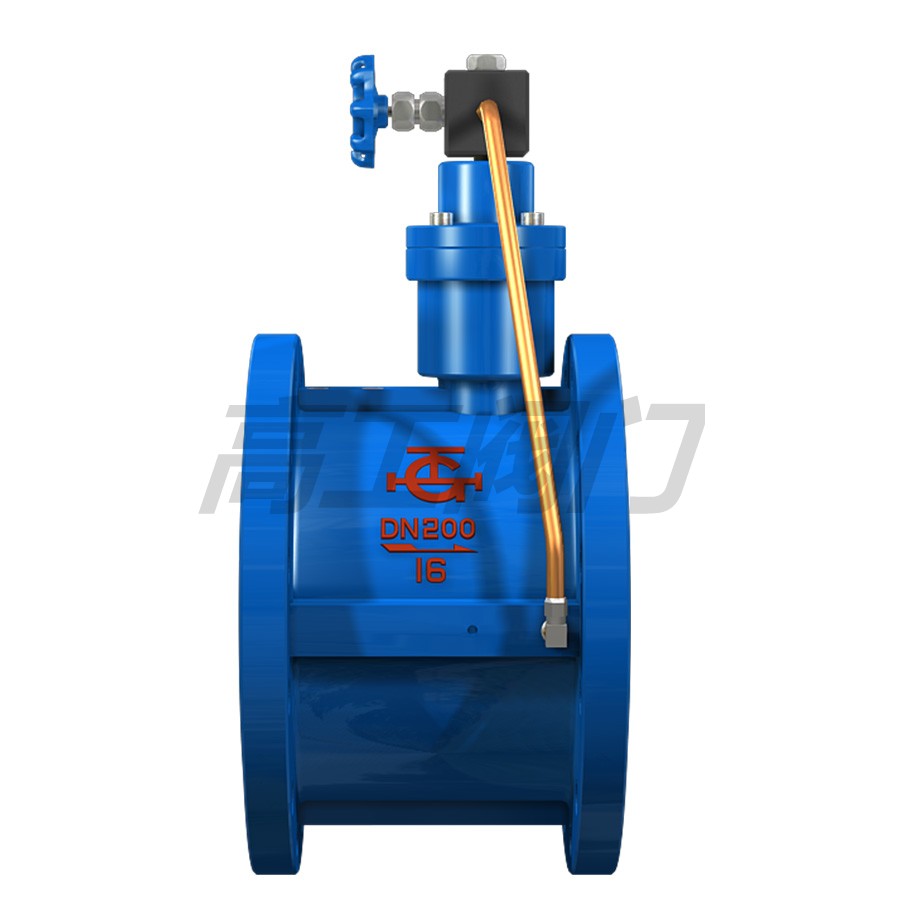

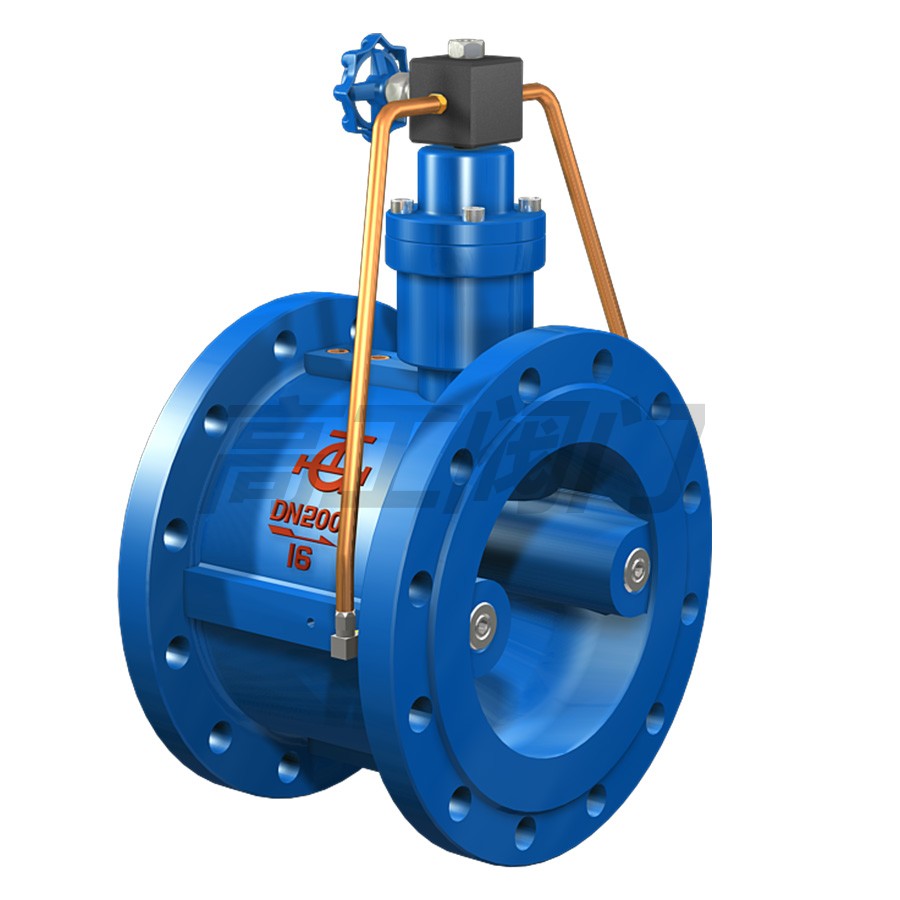

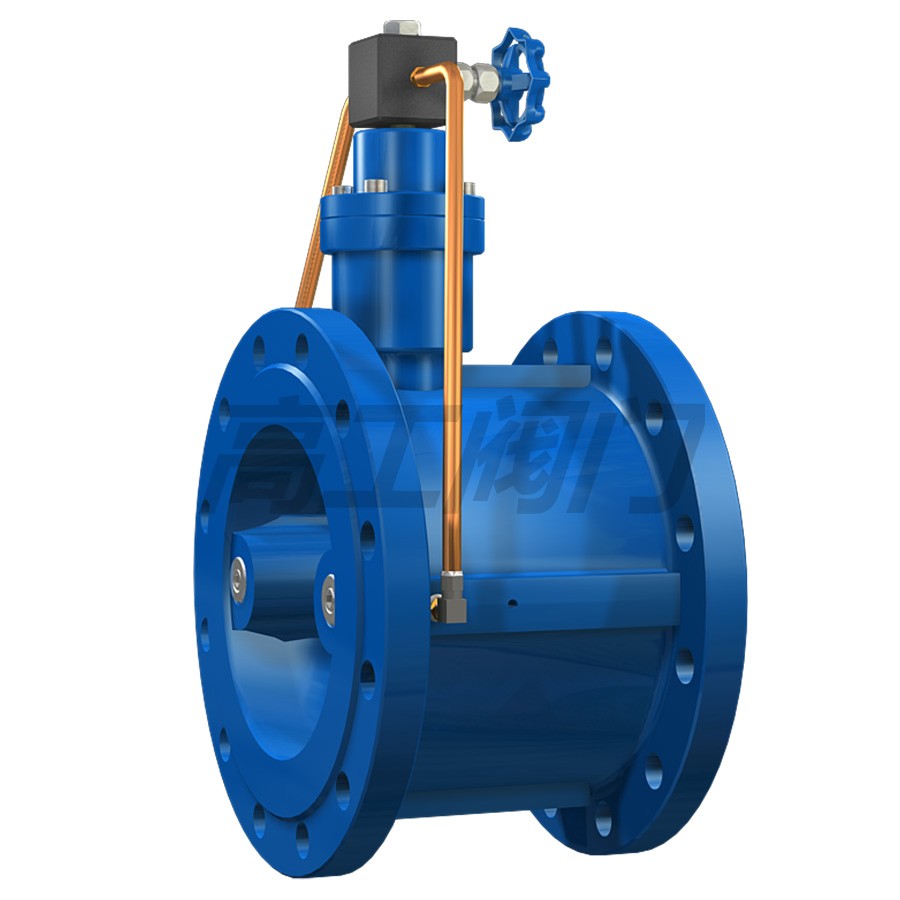

HH44X 微阻緩閉止回閥

HH44X 微阻緩閉止回閥

產品概述
該閥由閥體、閥蓋、閥瓣、閥軸及調節閥等組成,安裝在水泵出口處用來防止介質逆流和消除破壞性水錘,并能有效地減少閥門關閉的水錘壓力,可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯著,流體阻力小,水錘消除機構設計新穎,密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無震動、無噪音等特點。

主要零件材料

零件名稱 閥體 閥瓣 閥桿、油缸、活塞、彈簧 閥座
材料 鑄鐵、鑄鋼 碳鋼 不銹鋼 丁腈橡膠


主要技術參數

型號 公稱壓力 試驗壓力 適用溫度 適用介質 緩閉時間
殼體 密封
HH46X
HDH48X
HH49X
1.0 1.5 1.1 ≤80℃ 清水、污水、海水 ≤60秒
1.6 2.4 1.76
2.5 3.75 2.75


主要外形尺寸

公稱通徑 尺寸 公稱通徑 尺寸
L H H1 L H H1
40 140 200 88 350 290 480 297
50 150 215 98 400 310 550 324
65 170 225 108 450 330 585 351
80 180 235 118 500 350 640 379
100 190 280 130 600 390 720 434
125 200 290 148 700 430 780 491
150 210 310 172 800 470 840 549
200 230 350 210 900 510 990 600
250 250 415 240 1000 550 1050 655
300 270 450 264 1200 630 1210 770

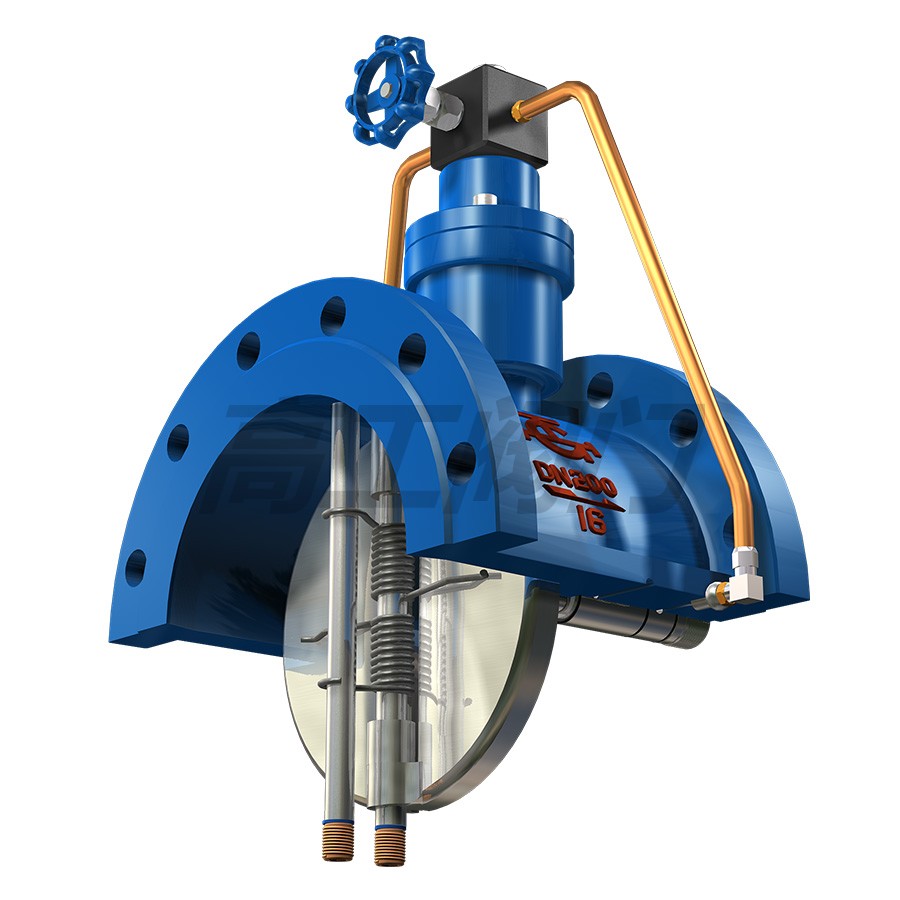

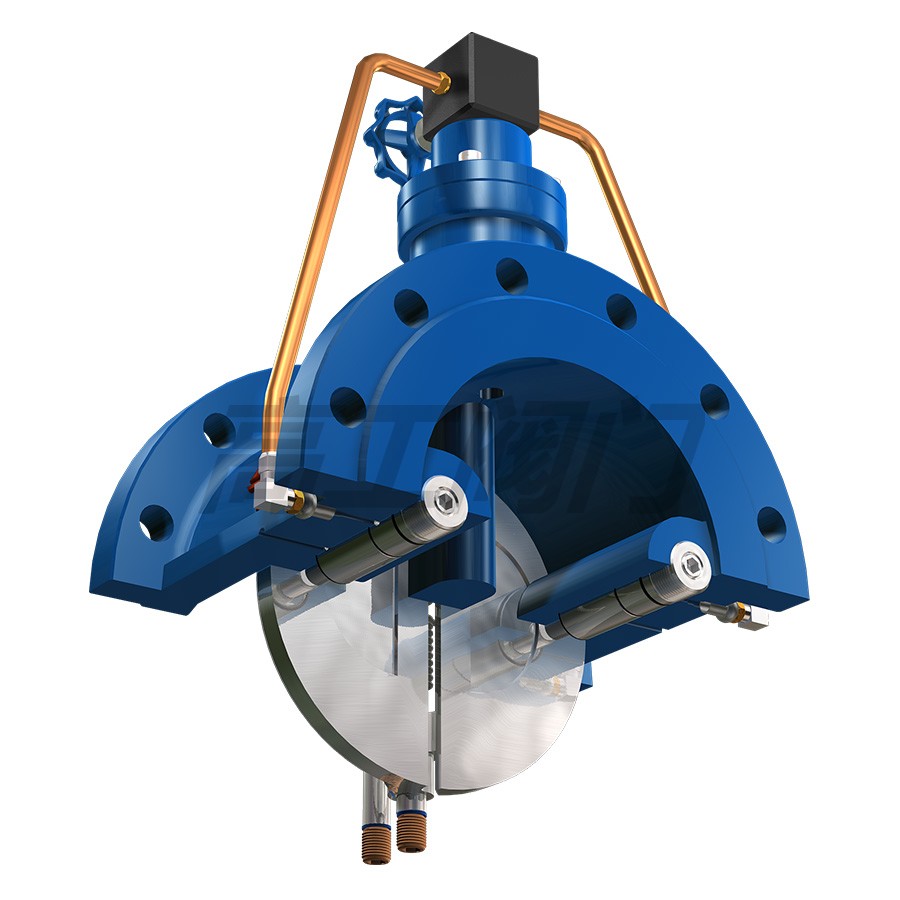

結構圖

溫馨提示:“HH44X 微阻緩閉止回閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話:021-6364 2222    傳真:021-6364 9384
