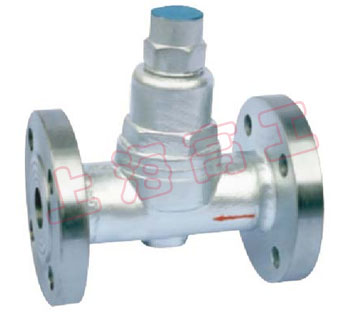

CS47H 可調雙金屬片溫度調整型蒸汽疏水

雙金屬片式疏水閥是熱靜力型疏水閥中結構最堅固的疏水閥。它的優點是：不怕水擊，耐高壓，體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于 80% 。
該疏水閥適用于蒸汽管主管道、管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣。

特點
1.可調整凝結水的排放溫度，有效地利用凝結水的顯熱。
2.閥前始終有凝結水，形成水封，無蒸汽泄漏。
3.可任意角度安裝，并隨時可調整排水溫度。
4.抗水擊，排氣性能優良。
5.球面關閉方式，使用壽命長

工作原理
雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

型號規格外型尺寸 ：

產品型號	通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	最高充許溫度(℃）	閥體材料	外型尺寸
產品型號	通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	最高充許溫度(℃）	閥體材料	L	H1	H2	W
LTB6 (CS17H-16C)	15-25	螺紋	0.01-1.6	220	WBC A105	95	111	23	60
LTB6F CS47H-16C	15	法蘭	0.01-1.6	220	WBC A105	150	111	23	60
	20	法蘭	0.01-1.6	220	WBC A105	160	111	23	60
	25	法蘭	0.01-1.6	220	WBC A105	160	111	26	60
	32	法蘭	0.01-1.6	220	WBC A105	210	118	27	61
	40	法蘭	0.01-1.6	220	WBC A105	230	123	30	66
	50	法蘭	0.01-1.6	220	WBC A105	230	123	30	66
(LTB6W) CS67H-16C	15	承插焊	0.01-1.6	220	WBC A105	95	106	35	58
	20	承插焊	0.01-1.6	220	WBC A105	95	106	35	58
	25	承插焊	0.01-1.6	220	WBC A105	95	106	35	58
(TB11) CS17H-16C	15	螺紋	0.01-1.6	220	WBC A105	95	106	35	58
	20	螺紋	0.01-1.6	220	WBC A105	95	106	35	58
	25	螺紋	0.01-1.6	220	WBC A105	95	106	35	58
(TB11F) CS47H-16C	15	法蘭	0.01-1.6	220	WBC A105	150	111	23	60
	20	法蘭	0.01-1.6	220	WBC A105	160	111	23	60
	25	法蘭	0.01-1.6	220	WBC A105	160	111	26	60
	32	法蘭	0.01-1.6	220	WBC A105	210	118	27	61
	40	法蘭	0.01-1.6	220	WBC A105	230	123	30	66
	50	法蘭	0.01-1.6	220	WBC A105	230	123	30	66
LTB3 CS17H-16C	15	螺紋	0.1-1.6	350	WBC A105	85	80	23	54
	20	螺紋	0.1-1.6	350	WBC A105	85	80	23	54
	25	螺紋	0.1-1.6	350	WBC A105	85	80	23	54
LTB3F CS17H-16C	15	法蘭	0.1-1.6	350	WBC A105	150	80	23	54
	20	法蘭	0.1-1.6	350	WBC A105	15.	80	23	54
	25	法蘭	0.1-1.6	350	WBC A105	160	80	23	54
LTB3W CS17H-16C	15	承插焊	0.1-1.6	350	WBC A105	85	80	23	54
	20	承插焊	0.1-1.6	350	WBC A105	85	80	23	54
	25	承插焊	0.1-1.6	350	WBC A105	85	80	23	54
LTB5 CS67H-16C	15-25	螺紋	0.01-1.6	350	WBC A105	85	90	20	62
LTB5F CS17H-16	15-20 25	法蘭	0.01-1.6	350	WBC A105	150 160	80	23	54
(LTB5W) CS67H-16C	15-25	承插焊	0.01-1.6	350	WBC A105	85	80	23	54

結構圖

溫馨提示：“CS47H 可調雙金屬片溫度調整型蒸汽疏水”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
