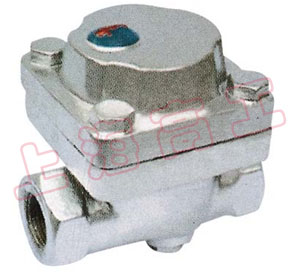

TSF-123 雙金屬片式蒸汽疏水閥
通用型雙金屬疏水閥的四種功能
1、排空氣和水：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
2、阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內部矛盾能有效地工作。
3、排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
4、起止回閥作用：閥球能在管線產生回流時，立即關閉排放孔，無須附加裝置。
主要零件材料
| 零件名稱 | 材料 |
| 閥體 | 碳鋼 |
| 閥蓋 | |
| 墊片 | F304柔性石墨 |
| 閥芯組件 | 不銹鋼 |
| 排放孔密封面 | 堆焊硬質合金 |
| 過濾網 | 不銹鋼 |
主要連接尺寸
| 型號 | 公稱通徑 DN（mm） |
尺寸 | ||
| L | H | H1 | ||
| TSF-1/2/3 | 15 | 110 | 130 | 35 |
| 20 | 110 | 130 | 35 | |
| 25 | 110 | 130 | 35 | |
| SF-1/2/3 | 15 | 155 | 170 | 45 |
| 20 | 155 | 170 | 45 | |
| 25 | 155 | 170 | 45 | |
主要外型及連接尺寸
| 型號 | 公稱通徑 DN（mm） |
||||||||
| L | H | D | D1 | D2 | b | f | Z-Φd | ||
| SF-123 | 150 | 230 | 180 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
| 20 | 230 | 180 | 105 | 75 | 65 | 14 | 2 | 4-Φ14 | |
| 25 | 230 | 185 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
| 32 | 250 | 195 | 135 | 100 | 73 | 16 | 3 | 4-Φ18 | |
| 40 | 250 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | |
| 50 | 250 | 203 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | |
| TSF-123 | 15 | 210 | 140 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
| 20 | 210 | 145 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
| 25 | 210 | 150 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
結構圖
溫馨提示：“TSF-123 雙金屬片式蒸汽疏水閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
