Z673X氣動漿液閥
型號:Z673X
口徑：50～1200mm
壓力：0.6MPa、1.0MPa、1.6MPa
材質：不銹鋼、碳鋼、灰鑄鐵、橡膠
Z673X-0.6/1.0/1.6氣動漿液閥
主要性能規范
|
公稱壓力PN(MPa)
|
試驗壓力(MPa)
|
適用介質
|
工作溫度
|
|
|
殼體
|
密封
|
|||
|
0.6 |
0.9 |
0.66
|
煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液
|
≤100℃ |
|
1.0
|
1.5
|
1.1
|
||
主要外形及連接尺寸
|
公稱壓力mm
|
L
|
D
|
D1
|
H
|
n-M
|
|
|
PN0.6
|
PN1.0
|
|||||
|
50
|
48
|
48
|
125
|
100
|
335
|
4-M16
|
|
65
|
48
|
48
|
145
|
120
|
363
|
4-M16
|
|
80
|
50
|
50
|
160
|
135
|
395
|
8-M16
|
|
100
|
50
|
50
|
180
|
155
|
465
|
8-M16
|
|
125
|
50
|
50
|
210
|
185
|
530
|
8-M16
|
|
150
|
60
|
60
|
240
|
210
|
630
|
8-M20
|
|
200
|
60
|
60
|
295
|
265
|
750
|
8-M20
|
|
250
|
70
|
70
|
350
|
320
|
900
|
12-M20
|
|
300
|
70
|
80
|
400
|
368
|
1120
|
12-M20
|
|
350
|
80
|
90
|
460
|
428
|
1260
|
16-M20
|
|
400
|
80
|
120
|
515
|
482
|
1450
|
16-M22
|
|
450
|
90
|
120
|
565
|
532
|
1600
|
20-M22
|
|
500
|
90
|
130
|
620
|
585
|
1800
|
20-M22
|
|
600
|
140
|
140
|
725
|
685
|
2300
|
20-M27
|
|
700
|
140
|
140
|
840
|
800
|
2500
|
24-M27
|
|
800
|
190
|
190
|
950
|
905
|
2800
|
24-M30
|
|
900
|
203
|
203
|
1050
|
1005
|
3100
|
28-M30
|
|
1000
|
216
|
216
|
1160
|
1115
|
3400
|
28-M30
|
|
1200
|
254
|
254
|
1380
|
1325
|
3600
|
32-M36
|

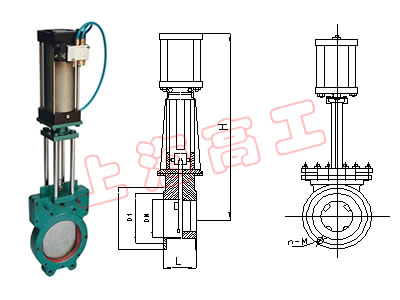

結構圖
溫馨提示：“Z673X氣動漿液閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
